Microcyber NCS-TT108 Multi-Point Temperatuurmeetoplossing (8-kanaals temperatuurtransmitter)
Pijnpunten en beperkingen van traditionele oplossingen in de industrie
In procesindustrieën zoals de aardolie- en chemische industrie, de metallurgie en de energieopwekking, waar temperatuurmeetpunten sterk geconcentreerd zijn op apparatuur zoals reactoren, torens en kritieke eenheden, brengen traditionele oplossingen met temperatuurtransmitters met één kanaal talrijke onvermijdelijke problemen met zich mee. Deze problemen hebben een ernstige impact op de efficiëntie van de projectuitvoering en de operationele voordelen op lange termijn.
De vele temperatuurpunten leiden tot een groot kabelvolume en een complexe installatie;
Grote hoeveelheden veiligheidsbarrières en verdeelkasten leiden tot hoge investeringskosten voor het systeem;
Verspreide apparatuur verhoogt de onderhouds- en beheerkosten;
Het belemmert de implementatie van veldbus- en digitale systemen.
De NCS-TT08 serie intelligente temperatuurtransmitter met meerdere ingangenHet systeem, gebaseerd op het concept van gecentraliseerde acquisitie en veldtransmissie, biedt een complete oplossing voor temperatuurmeting op meerdere punten, inclusief meting, transmissie en integratie. Het is geschikt voor industriële locaties met continue proceswerking en hoge betrouwbaarheidseisen, waardoor klanten hun systeeminvesteringen en operationele kosten kunnen verlagen en de bouw van veldbus- en digitale systemen kan versnellen.
Kernarchitectuur en voordelen van de oplossing
Kernarchitectuur
De NCS-TT08 serie temperatuurtransmitter maakt gebruik van een extreem vereenvoudigde architectuur met gecentraliseerde acquisitie en uniforme transmissie. Eén enkel apparaat integreert gegevens van 8 temperatuurmeetpunten en verzendt deze vervolgens rechtstreeks naar het besturingssysteem via één veldbus of communicatieverbinding. Dit vereenvoudigt de traditionele, complexe architectuur met meerdere apparaten en verbindingen aanzienlijk.
8 temperatuurpunten → 1 NCS-TT08 zender → 1 bus → besturingssysteem (DCS/PLC)
Belangrijkste voordelen van de oplossing
1. Kostenoptimalisatie: Geïntegreerd ontwerp verlaagt de levenscycluskosten
Vereenvoudiging van apparatuur:Eén apparaat vervangt8 traditionele zenders met één kanaalwaardoor de aanschaf van hulpapparatuur zoals veiligheidsbarrières en verdeelinrichtingen wordt verminderd;
Vereenvoudiging van de bedrading:Via één bus worden 8 temperatuursignalen verzonden, waardoor het gebruik van kabels en kabelgoten aanzienlijk wordt verminderd en de installatiekosten met meer dan 30% dalen;
Efficiënt onderhoud:Door de centrale inzet van apparaten worden inspectie, kalibratie en probleemoplossing eenvoudiger, waardoor de operationele kosten op lange termijn met 40% dalen.
2. Flexibele compatibiliteit: ondersteuning voor meerdere protocollen voor diverse besturingssystemen
Ondersteuning voor meerdere protocollen:Ondersteunt de gangbare communicatieprotocollen in de industriële sector en kan eenvoudig worden aangesloten op toonaangevende nationale en internationale DCS- (bijv. Siemens, Yokogawa, Honeywell) en PLC-systemen zonder extra protocolomzetters;
Gestandaardiseerde integratie:Biedt complete apparaatbeschrijvingsbestanden die voldoen aan de gestandaardiseerde eisen voor systeemconfiguratie en gegevensuitwisseling, waardoor de integratietijd met 50% wordt verkort;
3. Nauwkeurige meting: hoge stabiliteit garandeert procesbetrouwbaarheid
Hoge precisie:Meetnauwkeurigheid beter dan klasse 0.1, met een ontwerp dat de drift bij lage temperaturen minimaliseert (±50 ppm/°C), waardoor de nauwkeurigheid van de gegevens op lange termijn gewaarborgd is;
Compensatietechnologie:Ingebouwde, zeer nauwkeurige thermokoppel-koudepuntcompensatiemodule met een compensatienauwkeurigheid tot ±1,0 °C, geschikt voor complexe temperatuuromgevingen;
Flexibele bedrading:Ondersteunt RTD 2-draads en 3-draads aansluitingen, waardoor het geschikt is voor verschillende installatievereisten van veldsensoren.
4. Veilig en betrouwbaar: Industriële bescherming voor zware omstandigheden
Explosieveilige certificering:Intrinsiek veilige, explosieveilige certificering. De FF- en PA-protocollen zijn gecertificeerd door internationale organisaties, waardoor veilig gebruik in gevaarlijke omgevingen zoals petrochemische en chemische fabrieken mogelijk is.
Omgevingsaanpassingsvermogen:Aanpasbare, explosieveilige behuizingen beschikbaar om aan verschillende veldeisen te voldoen;
Kwaliteitsborging:De kerncomponenten worden aan strenge screening onderworpen. De producten hebben zich bewezen in langdurige industriële toepassingen, met een gemiddelde tijd tussen storingen (MTBF) van meer dan 100.000 uur.
Typische toepassingsscenario's

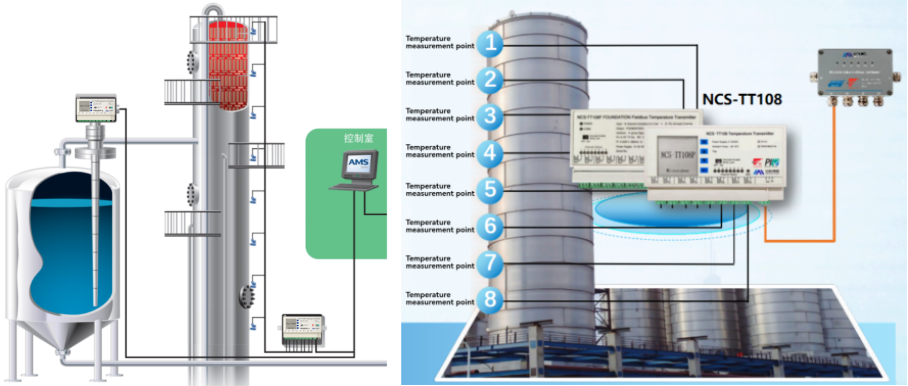

Scenario 1: Temperatuurmeting in meerdere zones voor reactoren/destillatiekolommen
In installaties zoals reactoren en destillatiekolommen zijn meerdere temperatuurpunten dicht bij elkaar gelegen in verschillende zones. De toepassing van de Microcyber NCS-TT08 meerkanalige temperatuurmeetoplossing maakt gelokaliseerde, gecentraliseerde meting en uniforme busoverdracht mogelijk. Dit reduceert de bekabeling en de investering in apparatuur, vereenvoudigt het boren van gaten in de toren en de bouwwerkzaamheden, en waarborgt de processtabiliteit door realtime dataoverdracht.

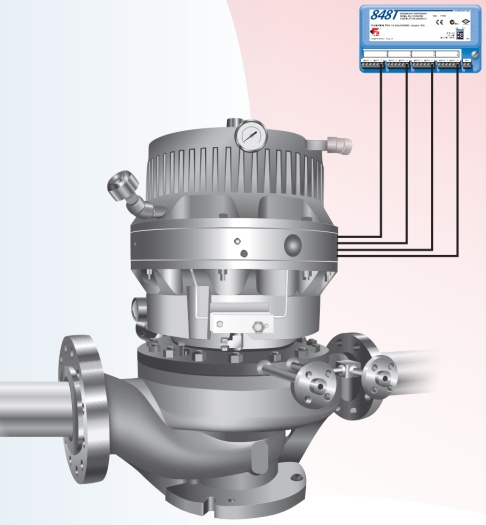

Scenario 2: Temperatuurbewaking voor motoren en kritieke apparatuur
Voor temperatuurbewaking op meerdere punten van motoren, pompsets en kritieke apparatuur kan de Microcyber NCS-TT08 multi-channel oplossing gelijktijdig de temperatuur van meerdere onderdelen, zoals de stator, rotor en lagers, meten. Het biedt realtime feedback over de operationele status van de apparatuur, waardoor data beschikbaar komen voor voorspellend onderhoud en ongeplande stilstand wordt voorkomen.
Scenario 3: Metallurgie en hydrometallurgie van non-ferrometalen
In corrosieve omgevingen met hoge temperaturen, zoals bij zinkhydrometallurgie en kopersmelten,Microcyber NCS-TT08 meerkanaals intelligente temperatuurzenderHet systeem heeft bewezen langdurig stabiel te functioneren, waardoor het aantal defecten aan apparatuur en de onderhoudsfrequentie worden verlaagd, wat bedrijven helpt de productiekosten te beheersen.
Gedeeltelijke toepassingsresultaten
Industrie | Samenwerkingsopdrachtgever / Projectnaam | Protocol | Aanvraagstatus |
Metallurgie | Gansu Baiyin Noordwest Lood-Zink Smelterij Zinkhydrometallurgielijn | PA / FF | Langdurig stabiele bedrijfsvoering, erkend door de klant. |
Chemische industrie | Productielijn voor benzoëzuur bij Hunan Hongrun Chemical | FF | Nauwkeurige gegevens, aanzienlijke verlaging van de onderhoudskosten. |
Non-ferrometalen | Jiangtong Yantai Guoxing Kathode Koper Energiebesparingsproject | FF | Aangepast aan smeltomstandigheden, al meer dan 3 jaar probleemloos in gebruik. |
Cementindustrie | Meerdere cementproductielijnen in Guangxi, Hebei, Anhui en Jiangsu. | PA | Batchverwerking, gemakkelijke systeemintegratie |
Microcyber NCS-TT08 meerkanaals intelligente temperatuurzender Samenvatting van de oplossingswaarde
1. Architectonische innovatie: Herstructureert de architectuur voor temperatuurmeting op meerdere punten met 1 apparaat = 8 meetpunten, waardoor de complexe bedrading en redundantie van apparaten van traditionele oplossingen worden geëlimineerd;
2. Beheersbare kosten: Vermindert investeringen gedurende het gehele proces, van de aanschaf en constructie van apparatuur tot de exploitatie op lange termijn, waardoor klanten kostenbesparingen en efficiëntieverbeteringen kunnen realiseren;
3. Stabiel en betrouwbaar: Industriële kwaliteit en nauwkeurige meettechnologie garanderen een continue proceswerking en verminderen het risico op ongeplande stilstand;
4. Digitale compatibiliteit: Het busgebaseerde ontwerp en de ondersteuning voor meerdere protocollen sluiten perfect aan op de digitaliserings- en intelligente upgradebehoeften van moderne fabrieken.
Microcyber NCS-TT08 meerkanaals intelligente temperatuurzender Toepasselijke sectoren
1. Aardolie en chemicaliën, fijnchemicaliën;
2. Metallurgie, non-ferrometalen (hydrometallurgie, anode-raffinage, enz.);
3. Energie (Hulpapparatuur in thermische centrales, kerncentrales, enz.);
4. Cement, bouwmaterialen;
5. Onderzoeksinstituten, laboratoria (Scenario's voor nauwkeurige temperatuurmetingen met meerdere kanalen).
