NCS-TT105W draadloze HART-temperatuurtransmitter

Het merk : Microcyber
De oorsprong van het product Liaoning, China
Aflevertijd Op voorraad
Leveringscapaciteit : 500 sets/maand

De NCS-TT105W is een WirelessHART-temperatuurtransmitter die is ontworpen voor gebruik met een breed scala aan sensoren, waaronder weerstandsthermometers (RTD's), thermokoppels (TC's), weerstandssignalen (Ω) en spanningssignalen (mV). Hij kenmerkt zich door hoge precisie, een breed meetbereik en stabiele en betrouwbare draadloze communicatie.
1. Ingang met één kanaal, ondersteunt 2/3/4-draads RTD's en TC's.
2. Voldoet aan HART 7.6, betrouwbaarheid van de gegevens getest op >99%.
3. Zendvermogen van 0-13 dBm, draadloos bereik tot 150 meter.

Email

Productoverzicht van de NCS-TT105W draadloze HART-temperatuurtransmitter

Dankzij de veilige en kosteneffectieve WirelessHART-technologie kan het apparaat snel op meetpunten worden geïnstalleerd zonder dat er bekabeling nodig is, wat een flexibele oplossing biedt voor lastige locaties.

Het apparaat ondersteunt tevens een lokaal lcd-scherm voor de weergave van meetgegevens, waardoor de zichtbaarheid van procesgegevens aanzienlijk wordt verbeterd.

Kenmerken van de NCS-TT105W draadloze HART-temperatuurtransmitter

Gestandaardiseerde draadloze communicatie: Voldoet aan de HART 7.6-standaard en heeft uitgebreide interoperabiliteitstests ondergaan met apparaten van diverse fabrikanten om een naadloze integratie te garanderen.
Robuuste draadloze prestaties: Biedt uitzonderlijke gegevensbetrouwbaarheid (99%), instelbaar zendvermogen (0~13 dBm) en een zendbereik tot 150 meter.
Universele signaalingang: De ingang met één kanaal ondersteunt een breed scala aan RTD- en thermokoppelsensoren, met ondersteuning voor 2-, 3- en 4-draads aansluitingen voor weerstandsthermometers.
Informatief lokaal display: Uitgerust met een lcd-scherm dat een uitgebreide visualisatie biedt van realtime procesgegevens en de status van de draadloze communicatie.
Gecertificeerde veiligheid: Voldoet aan de eisen voor intrinsieke explosieveiligheid, waardoor veilige werking in gevaarlijke industriële omgevingen mogelijk is.

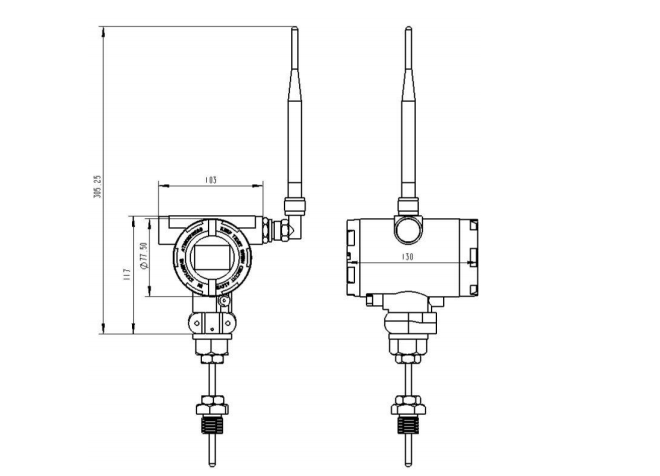

NCS-TT105W draadloze HART-temperatuurtransmitter Afmetingen

NCS-TT105W Temperature Transmitter

NCS-TT105W draadloze HART-temperatuurtransmitter Vorm en structuur

Zoals in de onderstaande afbeelding te zien is, is de draadloze temperatuurtransmitter voorzien van een set kaarten voor data-acquisitie en -transmissie. De kaartenset in het voorste compartiment bestaat uit een LCD-kaart, een communicatie-acquisitiekaart en een draadloze module, en het achterste compartiment bestaat uit een batterijcompartiment, een batterijmodule, een elektrische stekker en een batterijdeksel.

Temperature Transmitter

Configuratie van een draadloze temperatuurzender

In praktische industriële toepassingen is het systeem doorgaans verdeeld in een apparatuurlaag en een monitoringlaag. De apparatuurlaag omvat meestal een WirelessHART-temperatuursensor, een WirelessHART-druksensor en een WirelessHART-adapter, enzovoort. De bekabelde HART-apparatuur moet worden aangesloten op de WirelessHART-adapter, die het bekabelde HART-signaal omzet naar een WirelessHART-signaal voor verzending. Het WirelessHART-netwerk is uitgerust met een WirelessHART-gateway, die verantwoordelijk is voor de toewijzing van resources en de dataverzameling van het gehele netwerk en de kernapparatuur van het draadloze netwerk vormt. Ten slotte worden de gegevens via de gateway naar het besturingssysteem, de hostconfiguratiesoftware of het datacenter verzonden met behulp van het ModbusRTU/ModbusTCP-protocol, zodat datamonitoring en configuratie mogelijk zijn.
