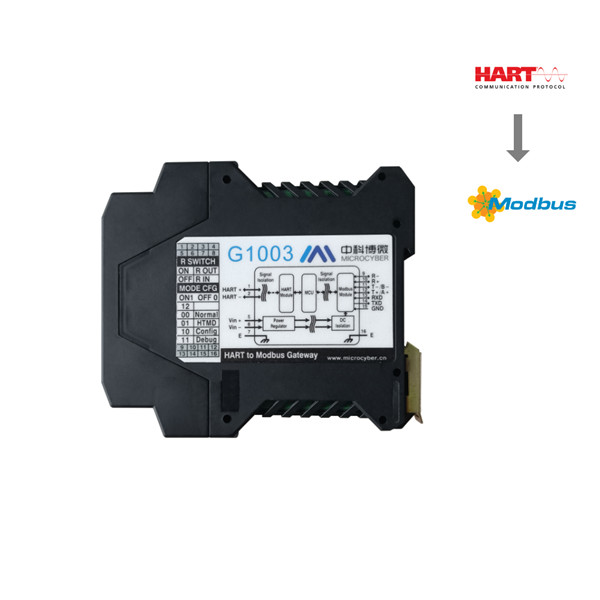

Veldbus HART naar Modbus Gateway
- Microcyber
- China
- Op voorraad
- 500 sets/maand
Veldbus HART naar Modbus Gateway realiseert protocolconversie van HART naar Modbus RTU / ASCII. Ondersteuning voor het aansluiten van meerdere HART-slave-apparaten op het Modbus-netwerk. In de gateway is de HART-terminal het masterstation en de Modbus-terminal het slave-station.
Veldbus HART naar Modbus Gateway-functies
Worden geteld met HART7.0
HART-master en Modbus-slavemodus
4~20mA analoog signaal overlay HART digitaal signaal
Ondersteuning van 15 HART-slave-apparaten
Configureer gateway met speciale software
Schrijfbeveiligde gebruikersgegevens
RS485 Modbus-interface
LED-voeding en communicatie-indicatie
Standaard DIN-railinstallatie
Ondersteuning Modbus-RTU/ASCII, hardware-interface RS232/422/485
Kan werken in een point-to-point- of multipoint-modus
Ondersteunde HART-opdrachten kunnen worden geconfigureerd
Sluit maximaal 15 HART-zalfapparaten aan in multipoint-werkmodus
Ondersteuning van HART burst-modus
Veldbus HART naar Modbus Gateway Technische specificaties
Prestatie
Gateway-voeding: 9~30VDC
Modbus-interface: RS-232/RS-422/RS485
HART-interface: HART digitaal signaal
Verbruik: 1W
Interface-ingangsimpedantie: ≥5KΩ
HART-interface spanningsisolatiewaarde: 50 VDC
HART-uitgangsamplitude: 500 mVpp (500 Ω)
Vochtigheidsbereik: (5~95)% RV
Werktemperatuur: -20℃~70℃
Opslagtemperatuur: -20℃~70℃
Isolatiespanning: Modbus- en HART-interface, 500VAC
Beschermingsniveau: IP20
EMC:
GB/T 18268.1-2010
GB/T 18268.23-2010
Gewicht: 0,2 kg
Bouwmateriaal:
Behuizing: ABS/PA66; Klem: POM; Coating: polyester epoxyhars
HART-mastertype:
De primaire of secundaire master kan worden geselecteerd.
HART-netwerktopologie:
Ondersteuning van HART Point to Point of Multi-Drop werkmodus, en kan maximaal 15 instrumenten aansluiten
Burst-modus (Burst): Ondersteuning van de Burst-modus van het HART-slave-apparaat
HART-aangepaste opdracht: ondersteunt maximaal 100 Hart-aangepaste opdrachten, elke 5000 bytes voor Hart-invoeruitvoerzone en datumbufferzone.
HART-modemmodus: Gateway kan worden ingesteld als HART-modemmodus.
HART-bemonsteringsweerstand: Optioneel voor interne bemonsteringsweerstand of externe weerstand
Modbus-baudsnelheid: 300.600.1200.2400.4800.9600.19200.38400.57600.115200bps, optioneel
Modbus-communicatiemodus: ondersteuning voor Modbus Slave RTU en ASCII-communicatiemodus
Modbus-functiecode: 0x03/0x04/0x06/0x10
Veldbus HART naar Modbus Gateway Standaard communicatieparameter
Veldbus HART naar Modbus Gateway Typische topologische verbinding
Loop Powered – Gebruik externe weerstand
Extern gevoed – Gebruik externe weerstand
Loop Powered – Gebruik externe weerstand
Loop Powered – Gebruik externe weerstand – Multi-point verbindingsmodus
Loop Powered – Gebruik interne weerstand
Functieoverzicht
De HART naar Modbus-gateway bevat een HART-masterkanaal en een Modbus-slavekanaal. Het HART-masterkanaal is verantwoordelijk voor het verkrijgen van HART-slavegegevens in het HART-netwerk en schrijft de verkregen gegevens naar het gegevensgebied binnen de gateway; Het Modbus-slavekanaal is verantwoordelijk voor het ontvangen van verzoeken van het Modbus-hoofdstation, inclusief verzoeken tijdens het configureren van de gatewayparameter en het lusleesgegevensgebied binnen de gateway; Door de HART naar Modbus-gateway kunt u eenvoudig de functie realiseren waarmee het Modbus-hoofdstation toegang heeft tot HART-netwerkgegevens.
Topologieverbinding voor gatewaytoepassing
Gateway-structuur figuur
Installatie
Din-rail installatie
Din-rail installatieafbeelding
Gateway-hardware-interface
Gateway hardware-interface Afbeelding
FAQ
Vraag: Kan ik een gratis elektronische handleiding krijgen?
A: Ja, als u dit wilt, neem dan contact met ons op.
Vraag: Hoeveel modi werkt het?
A: De HART naar Modbus-gateway heeft vier werkmodi: de normale werkmodus, de HART-modemmodus, de configuratiemodus en de foutopsporingsmodus. De gatewaymodus kan worden geselecteerd met een tweebits DIP-schakelaar op de gateway.
Vraag: Kunt u OEM-service bieden?
A: Ja, dat kunnen we, zoals een communicatiebord, we kunnen ook een toolkit voor veldbusontwikkeling leveren.
