HT1200M Hart Modem Typisch
- : Microcyber
- :Liaoning, China
- : Op voorraad
- : 500 sets/maand
De HT1200M is een CMOS-modem met één chip voor gebruik in Highway Addressable Remote Transducer (HART)-veldinstrumenten en -masters.
1. Geïntegreerde ontvangst van het circuit van banddoorlaatfilter en het vormen van de signaalgolfvorm van de transmissie
2. Enkele chip, FSK-modem (semi-duplex 1200 bit/s)
3. Extern 460,8 kHz kristal- of keramisch filter
4. Werktemperatuur: -40℃~85℃
5. Voedingsspanning: 3,3V~5,0V
6. Werkstroom: <140uA (3,3V)
7. LQFP32 en QFN32-pakket
HT1200M Hart Modem Typische algemene beschrijving
De HT1200M is een CMOS-modem met één chip voor gebruik in Highway Addressable Remote Transducer (HART)-veldinstrumenten en masters. De modem en een paar externe passieve componenten bieden alle functies die nodig zijn om te voldoen aan de fysieke HART-laagvereisten, waaronder modulatie, demodulatie, ontvangstfiltering, draaggolfdetectie en signaalvormgeving. De HT1200M is pincompatibel met de SYM20C15. Zie de secties Pinbeschrijving en Functionele beschrijving voor meer informatie over pincompatibiliteit met de SYM20C15.
De HT1200M gebruikt Phase Continuous Frequency Shift Keying (FSK) met 1200 bits per seconde. Om energie te besparen worden de ontvangstcircuits uitgeschakeld tijdens verzendbewerkingen en vice versa. Dit biedt de half-duplexwerking die wordt gebruikt in HART-communicatie.
Functies
Kan worden gebruikt in ontwerpen die momenteel gebruikmaken van de SYM20C15 of een gelijkwaardig type chip
Enkelvoudige chip, half-duplex 1200 bits per seconde FSK-modem
Bell 202 verschuift frequenties van 1200 Hz en 2200 Hz
3.3V-5.0V voeding
Vormgeving van zendsignaalgolven
Ontvangstbanddoorlaatfilter
Laag vermogen: optimaal voor intrinsiek veilige toepassingen CMOS-compatibel
Interne oscillator vereist 460,8 kHz kristal of keramische resonator
Voldoet aan de fysieke laagvereisten van HART
Industrieel temperatuurbereik van -40 °C tot +85 °C
Verkrijgbaar in een 28-pins PLCC- en 32-pins LQFP-behuizing

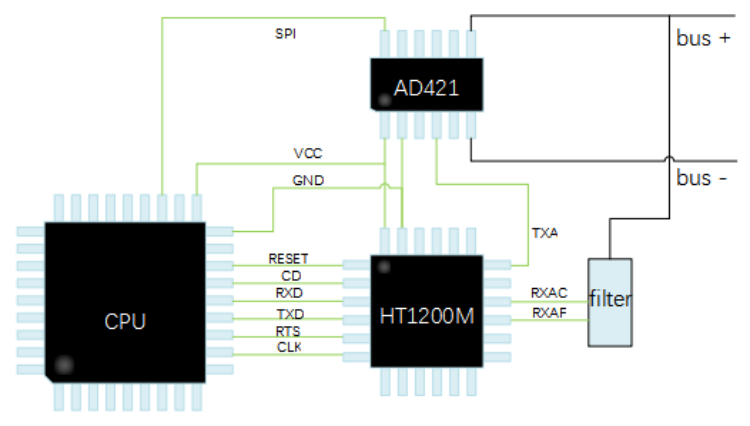

Typische toepassing
Tabel 1 HT1200M Pinbeschrijvingen | ||||
Signaal | Type | PLCC | LQFP | Beschrijving |
TEST1 | invoer | 1 | 28 | Maak verbinding met Vss. |
TEST2 | — | 2 | 29 | Geen verbinding. |
TEST3 | — | 3 | 31 | Geen verbinding. |
TEST4 | — | 4 | 32 | Geen verbinding. |
TEST5 | invoer | 5 | 1 | Maak verbinding met Vss. |
GEÏNSTALLEERD | invoer | 6 | 2 | Reset alle digitale logica wanneer laag |
TEST7 | invoer | 7 | 3 | Maak verbinding met Vss. |
TEST8 | invoer | 8 | 4 | Maak verbinding met Vss. |
TEST9 | invoer | 9 | 5 | Maak verbinding met Vss. |
OXHA | uitvoer | 10 | 7 | Gemoduleerde uitvoer verzenden en verzenden signaal naar 4-20mA lus. FSK gemoduleerd HART interface circuit. |
IAREF | invoer | 11 | 8 | Analoge referentiespanning. |
ICDREF | invoer | 12 | 9 | Dragerdetectie-referentiespanning. |
OCBIAS | uitvoer | 13 | 10 | Vergelijkingsbiasstroom. |
TEST10 | invoer | 14 | 11 | Maak verbinding met Vss. |
VDDA | stroom | 15 | 13 | Analoge voedingsspanning. |
IRXA | invoer | 16 | 14 | FSK-gemoduleerd HART-ontvangstsignaal van 4-20mA lusinterfacecircuit |
ORXAF | uitvoer | 17 | 15 | Filteringang analoge ontvanger. |
IRXAC | invoer | 18 | 16 | Analoge ontvangstcomparatoringang. |
OXTL | uitvoer | 19 | 17 | Uitgang van kristaloscillator. |
IXTL | invoer | 20 | 18 | Ingang van kristaloscillator. |
VSS | grond | 21 | 6,20 | Grond. |
VDD | stroom | 22 | 21.30 uur | Digitale voedingsspanning. |
INTRTS-INTRTS | invoer | 23 | 22 | Verzoek om te verzenden. |
ITXD | invoer | 24 | 23 | Invoer verzendgegevens. Verzonden HART gegevensstroom van UART. |
TEST11 | — | 25 | 24 | Geen verbinding. |
ORXD | uitvoer | 26 | 25 | Ontvangen gedemoduleerde HART-gegevens naar UART-afbeelding. |
OCD | uitvoer | 27 | 26 | Uitvoer van dragerdetectie. |
TEST12 | — | 28 | 27 | Geen verbinding. |
VSSA | grond | — | 12,19 | Analoge grond |
Functiebeschrijving
De HT1200M is een functioneel equivalent van de SYM20C15 HART Modem. Het bevat een transmit data modulator en signal shaper, carrier detect circuitry, analoge receiver en demodulator circuitry en een oscillator, zoals weergegeven in Figuur 4.
De interne HART moduleert het zendsignaal en demoduleert het ontvangstsignaal. De zendsignaalshaper stelt de HT1200M in staat een HART-compatibel signaal te verzenden. De drager wordt gedetecteerd door de uitvoer van het ontvangerfilter te vergelijken met het verschil tussen twee externe spanningsreferenties. De analoge ontvangstschakeling bandpassfiltert het ontvangen signaal voor invoer naar de modem en de dragerdetectieschakeling. De oscillator voorziet de modem van een stabiele tijdbasis met behulp van een eenvoudige externe resonator of een externe klokbron.
Kenmerken
ABSOLUTE MAXIMAAL | ||||
Symbool | Parameter | Minimaal. | Maximaal. | Eenheden |
TA | Omgeving | -40 | +85 | ℃ |
TS | Opslagtemperatuur | -55 | +150 | ℃ |
VDD | Voedingsspanning | 2.7 | 5.5 | V |
WIJN, VOUT | DC-ingang, uitgang | -0,3 | VDD+0.3 | V |
TIk | Loodtemperatuur (solderen) | 250 | ℃ | |
DC-KENMERKEN (VDD = 2,7V tot 5,5V, VSS = 0V, TA = -40C tot +85C) | ||||||
Symbool | Parameter | VDD | Minimaal. | Typisch | Maximaal. | Eenheden |
ZULLEN | Ingangsspanning, laag | 2,7-5,5V | 0,3*VDD | V | ||
ZULLEN | INRESET、INRTS | 2,7-3,3V | 0,9 | 1.2 | 1.4 | V |
HIV | Ingangsspanning | 2,7-5,5V | 0,7*VDD | V | ||
HIV | INRESET、INRTS | 2,7-3,3V | 1.3 | 1.8 | 2.3 | V |
VOL | Uitgangsspanning, laag (Ingangsspanning = -1,8 mA) |
2,7-3,3V |
0,4 | V | ||
VOH | Uitgangsspanning, hoog (IOH = -1,8 mA) |
2,7-3,3V |
VDD-1.0 | V | ||
CIN | Ingangscapaciteit analoge ingang IRXA Digitale ingang | 2.1 20.8 3.1 | pF | |||
IIL/IH | Ingangslekstroom | ±5 | µA | |||
ZIEK | Uitgangslekstroom | ±5 | µA | |||
IDD | Stroomvoorziening (RBIAS=500kΩ,IAREF=1,235V) | 3.3 5.0 | 170 200 | µA | ||
IAREF | Analoge referentie | 3.3 5.0 | 1.2 | 1.235 2.5 | 2.6 | V |
ICDREF | Carrier Detect-referentie (IAREF=.08V) | 1.15 | V | |||
OCBIAS | Vergelijkingsbiasstroom (RBIAS=500kΩ, IAREF=1,235V) | 2.5 | µA | |||
