MC0310 Modbus naar HART ingebouwde kernmodule

MC0310 Modbus naar HART ingebouwde kernmodule

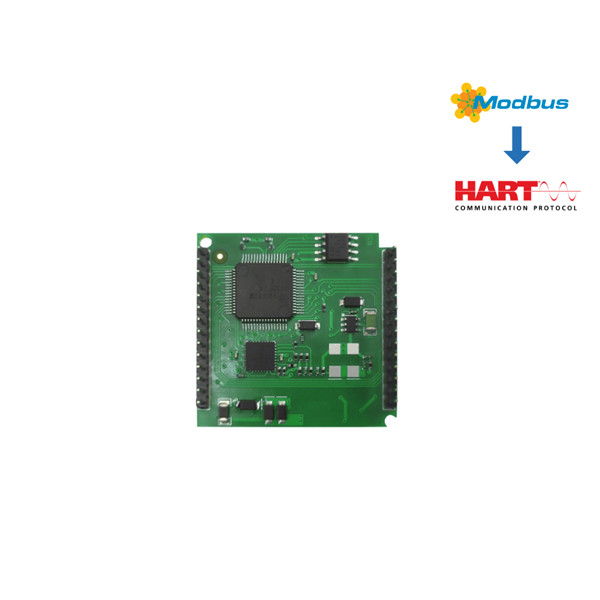

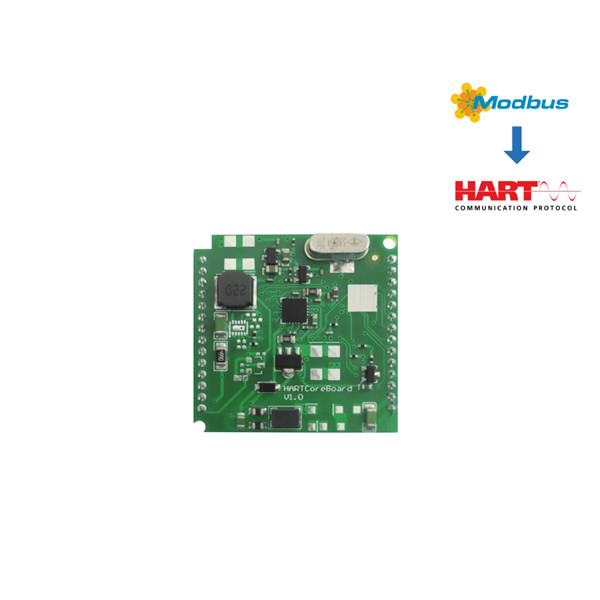

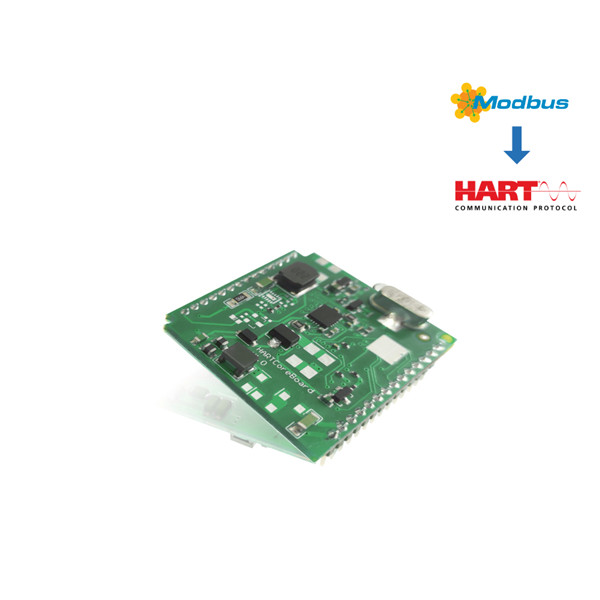

De MC0310 is een OEM-module voor het converteren van Modbus RTU-gebaseerde instrumenten naar HART. De MC0310 is een van de embedded core-modules uit de Microcyber MC-serie. Deze serie embedded core-modules kenmerkt zich door dezelfde afmetingen, dezelfde interface, eenvoudige upgrades en simpele configuratie. De module kan breed worden toegepast in diverse producten zoals transmitters, intelligente meetapparatuur en instrumenten, en is een ideale keuze voor gebruikers die snel fieldbus-apparaten willen ontwikkelen.

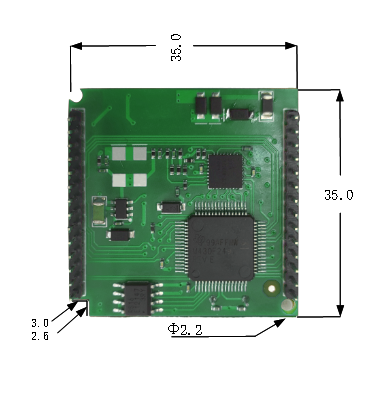

MC0310 Modbus naar HART ingebouwde kernmodule, afmetingen:

De HART-module kan de flow- en niveaumetergegevens van het Modbus-protocol omzetten naar flow- en niveaumetergegevens van het HART-protocol.

De HART-module (MC0310) is een ingebouwde conversiemodule die apparaten met een Modbus-ingang omzet in apparaten met een HART-uitgang. De HART-module is ingebed in apparaten met een Modbus-ingang (zoals flow-, niveau- en andere meetinstrumenten) en voert het Modbus-applicatielaagprotocol uit via TTL-signalen. De HART-module fungeert als Modbus-master en HART-slave om gegevens uit dataregisters (zoals ingangsregisters en holdingregisters) in Modbus-apparaten om te zetten naar dynamische variabelen die in HART-commando's worden gebruikt. Bijvoorbeeld, het holdingregister in een flowmeter met adres 30000 (bereik 1-65536) slaat de actuele flowwaarde op. We kunnen dit holdingregister configureren als apparaatvariabele 0 (bereik 0-5) van de HART-module en vervolgens apparaatvariabele 0 toewijzen als de mastervariabele (of de tweede, derde of vierde variabele). De conversielogica wordt weergegeven in de onderstaande afbeelding.

De interface configureren

De HART-module bevindt zich tussen de HART-bus en Modbus-apparaten en wordt via de achterkant aangesloten op de hoofdprintplaat (hierna gebruikersprintplaat genoemd) van het veldapparaat.

een externe HART-bus en een interne verbinding met het veldapparaat, zoals weergegeven in de volgende afbeelding.

Neem de pc als masterapparaat en verbind de veldapparaten via een HART-bus (4-draads systeem) als voorbeeld. Een gereguleerde gelijkstroomvoeding (POWER1: 9-36VDC) is aangesloten op een bijpassende weerstand.

(250Ω) in serie geschakeld om een ​​HART-bus te vormen, die is verbonden met de HART-module; de ​​veldapparaten worden gevoed door de andere twee voedingskabels. De HART-module kan worden geconfigureerd met een pc waarop de hostconfiguratiesoftware van Microcyber draait. De geconfigureerde HART-module en het veldapparaat vormen samen een HART-veldapparaat dat kan worden aangesloten op andere HART-netwerken.

Wanneer u een handcontroller met DD-bestandsparseerfunctie gebruikt voor configuratie, vervangt u eenvoudigweg de pc en HART-modem in de bovenstaande afbeelding door de handcontroller.

Specificaties van de MC0310 Modbus naar HART embedded core module:
