Tweekanaals temperatuurtransmitter/NCS-TT105 temperatuursensor
- :Microcyber
- :Shenyang, China
- :3 werkdagen
- :1000 stuks/maand
De NCS-TT105 temperatuurtransmitter maakt gebruik van veldbustechnologie en is een nieuwe generatie slimme veldbustemperatuurtransmitters. De NCS-TT105 slimme temperatuurtransmitter ondersteunt HART-, FF- en PA-protocollen en kan breed worden gebruikt in de petroleum-, chemische, energiecentrale-, metaal- en andere industrieën.
NCS-TT105 Slimme Temperatuurzender:
1. Ondersteunt de nieuwste versies van FF H1, PROFIBUS PA en HART-protocollen
2. Ondersteunt dual-channel sensorinvoer, ondersteunt redundantie en hot backup
3. Thermische weerstand ondersteunt 2-draads, 3-draads en 4-draads
4. De nauwkeurigheid van de koude-eindcompensatie van het thermokoppel is ± 1,0℃
5. Hoge precisie (beter dan klasse 0,1), lage temperatuurdrift (beter dan ± 50 ppm/℃)
6. Verbeterd type: ±0,1℃ (Pt100, Pt1000)
Productoverzicht temperatuursensoren
NCS-TT105 temperatuurzenderis een nieuwe generatie slimme transmitter met FF H1, PROFIBUS PA of HART technologie.
De NCS-TT105 transmitter integreert een groot aantal functieblokken en realiseert niet alleen normale meetfuncties, maar ook complexe regelstrategieën. Hij maakt gebruik van digitale technologie en kan daardoor worden aangesloten op vele soorten thermokoppels en thermoresistieve sensoren. Hij heeft een breed bereik en een eenvoudige interface tussen veld- en controlekamerapparatuur, wat de installatie-, bedienings- en onderhoudskosten verlaagt.
Kenmerken van temperatuursensor:
Ondersteunt meerdere thermische weerstanden en thermokoppels
Thermische weerstand ondersteunt 2/3-draads verbindingsmodus
Thermokoppel kan de koude-eindcompensatiefunctie gebruiken
Temperatuursensordetails:
Temperatuursensorparameter:
Ingangssignaal | Pt100, Pt1000, PT 200, PT500, CU50, CU100, 0～500Ω 0~4000 Ω; BEJKNRST thermokoppel, -100mV~100mV | |||
RTD-verbindingsmodus | 2,3,4 draads aansluiting | |||
Stroom | FF/PA | (9～32)V DC | ||
HART | (11,5～45)V DC | |||
Busprotocol | (4～20)mA+HART, FF, PA | |||
Kanalen | 2 kanalen | |||
Isolatie | 1000VAC | |||
Weergave | LCD-scherm of geen scherm (optioneel) | |||
Temperatuurbereik | (-40~85) ℃ | (-40～80)℃ T5 (-40～60)℃ T6 | (-40～70)℃ T5 (-40～60)℃ T6 | |
| Niet-Ex | Ex d | Vanaf daar | |
Vochtigheidsbereik | (5～95)% RV | |||
Opslagtemperatuur | -40 ～ 85℃ | |||
Starttijd | ≤ 5 seconden (HART) ≤ 8 seconden (FF, PA) | |||
Vernieuwingstijd | De 0,8 ~ 1,3s is afhankelijk van het type en de bedradingsmodus van de sensor | |||
Dempingaanpassing | Tijdconstante van 0 tot 32 seconden | |||
Koude-eindtemperatuur | ±1℃ | |||
Waarschuwingssignaal (alleen HART) | De alarmuitgang kan worden ingesteld op 3,5 … 23 mA Boven-/ondergrensstroom 20,8 mA / 3,7 mA | |||
Huidige nauwkeurigheid (alleen HART) | Normale temperatuur: 0,03% / Temperatuurdrift: ±30 ppm | |||
Spanningsinvloed | ±0,005%/V | |||
Ex-niveau | Ex db IIC T5/T6 Gb / Ex ia [ia Ga]IIC T4/T6 Ga(HART) | |||
Temperatuursensorgrootte:
Technische specificatie temperatuursensor RTD:
Sensortype | Werkbereik (℃) | Nauwkeurigheid (25℃) | Temperatuurdrift (per °C) |
Weerstand | 0~500Ω | ±0,04Ω | ±0,001Ω |
0~4000Ω | ±0,35Ω | ±0,015Ω | |
PT100 | -200 ~ 850℃ | ±0,15℃ | ±0,003℃ |
PT 200 | -200 ~ 850℃ | ±0,15℃ | ±0,005℃ |
PT 500 | -200 ~ 850℃ | ±0,15℃ | ±0,005℃ |
PT1000 | -200 ~ 850℃ | ±0,15℃ | ±0,005℃ |
CU50 | -50 ~ 150℃ | ±0,15℃ | ±0,005℃ |
CU100 | -50~ 150℃ | ±0,10℃ | ±0,003℃ |
Configuratie van de FF Smart Temperatuurtransmitter:
De FF-zender ondersteunt veel soorten verbindingen, zoals weergegeven. Er is een zenderbusverbinding; de uiteinden van de bus zijn aangesloten op aansluitklemmen met weerstand, waardoor de signaalkwaliteit wordt gewaarborgd, zoals weergegeven. De maximale buslengte is 1900 meter en kan met repeaters worden verlengd tot 10 kilometer.

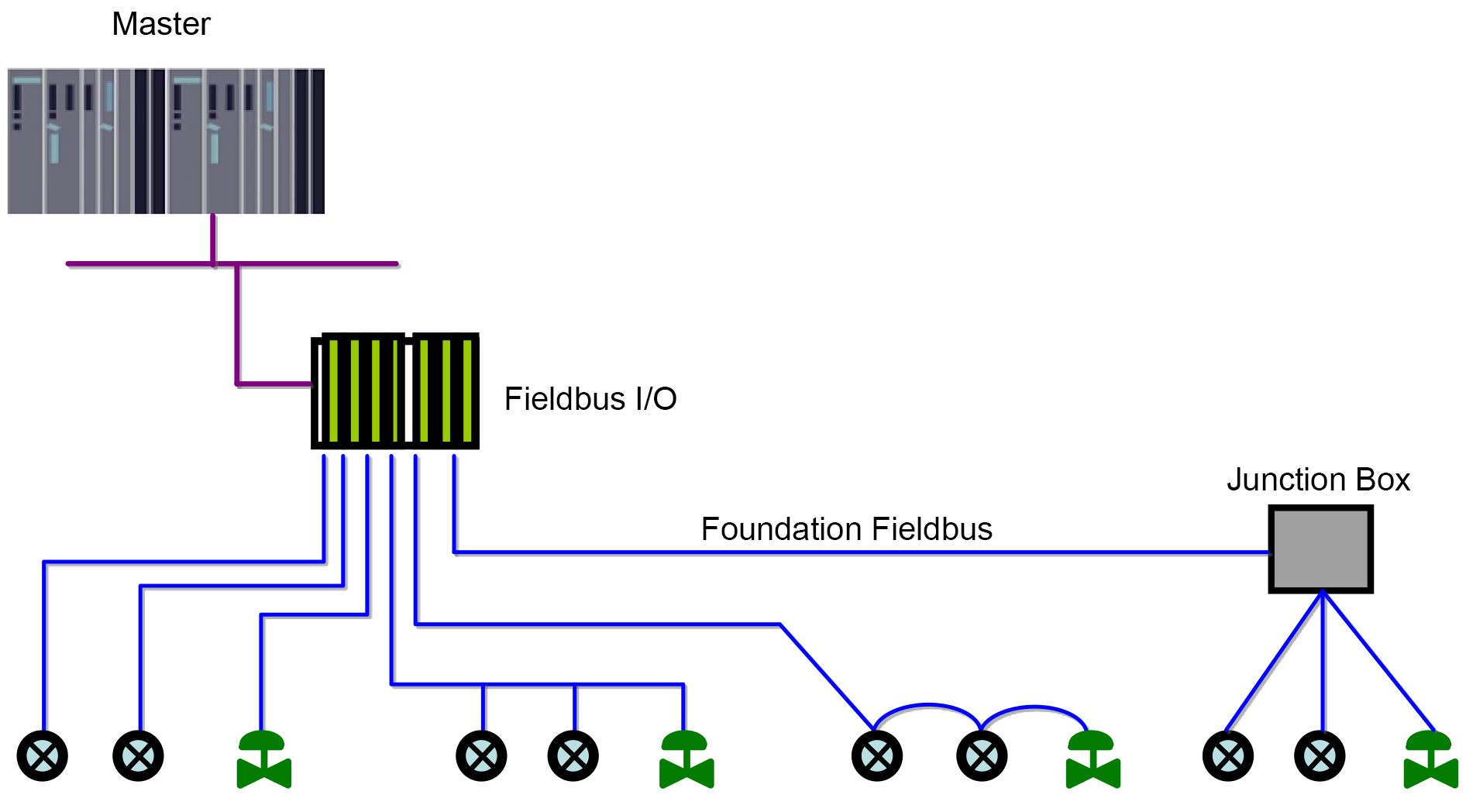

FF-netwerktopologie

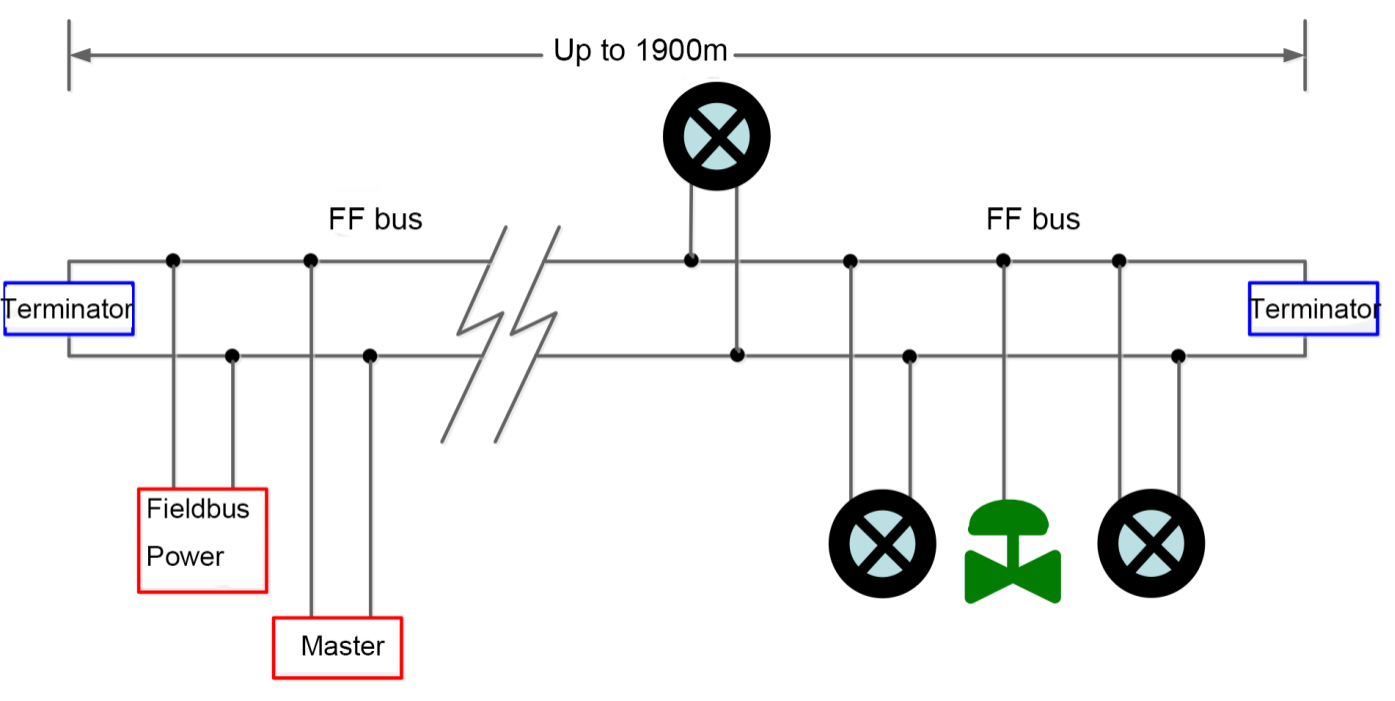

FF-busverbinding
Certificering van temperatuursensoren:
Verpakking en verzending van temperatuursensoren:
