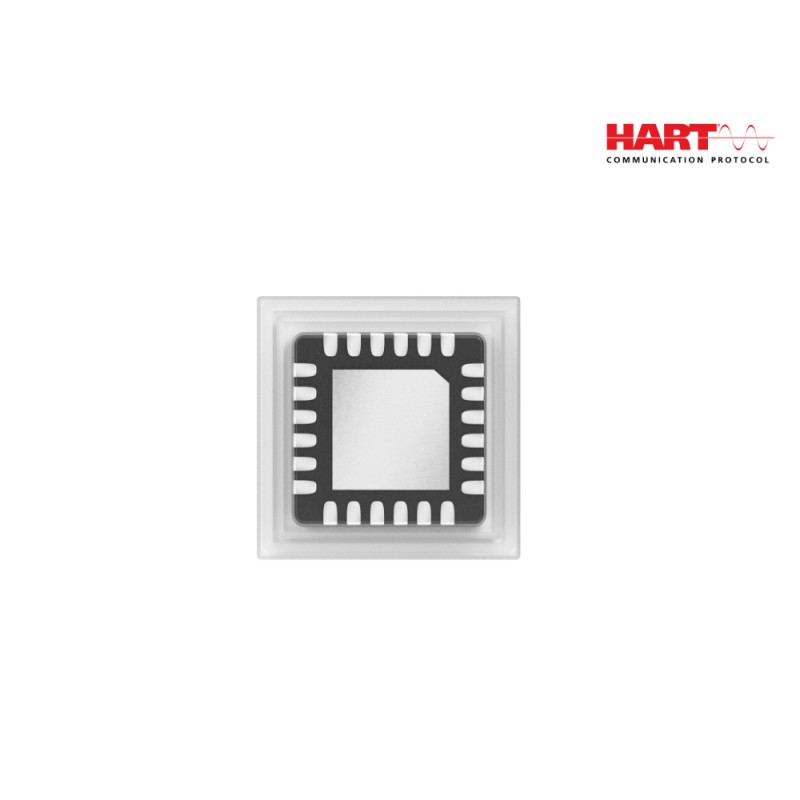

HT5700 energiezuinige HART-chip (modem)

Het merk : Microcyber
De oorsprong van het product Liaoning, China
Aflevertijd Op voorraad
Leveringscapaciteit 10.000 stuks per maand

HT5700 energiezuinige HART-chip (modem):
1. HT5700 energiezuinige HART-chip: volledig geïntegreerde FSK-modem die voldoet aan de HART-standaarden;
2. HT5700 energiezuinige HART-chip met HART-uitgang en aandrijfmogelijkheid
3. HT5700 energiezuinige HART-chip met interne geïntegreerde kristaloscillator voor een eenvoudigere schakeling.
4. HT5700 energiezuinige HART-chip. Bedrijfstemperatuur: -40℃~+125℃
5. HT5700 energiezuinige HART-chip Werkstroom:<115u4 (3.3V)
6. HT5700 Low Power HART-chip Afmetingen: 4 mm x 4 mm, behuizing: LFCSP24
7. HT5700 energiezuinige HART-chip. Volledig compatibel met Onsemi AD5700, waardoor de materiaalkosten worden verlaagd.

Email

Download

HT5700M energiezuinige HART-chip(Modem): De HT5700 is een single-chip HART-communicatieoplossing, ontworpen voor HART® FSK half-duplex modems en voldoet aan de HART-fysieke laagspecificatie. De HT5700 integreert de benodigde filter-, signaaldetectie-, modulatie-, demodulatie- en signaalgeneratiefuncties, waardoor er minimale externe componenten nodig zijn. De chip beschikt ook over een geïntegreerde oscillator met een nauwkeurigheid van 0,5%, wat de benodigde printplaatruimte aanzienlijk reduceert en de HT5700 een ideale keuze maakt voor HART-circuitontwerpen.

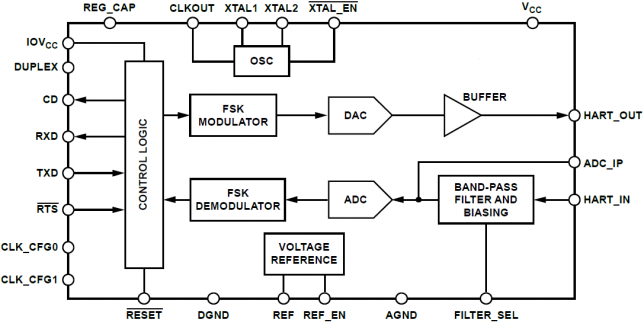

Low Power HART Chip

Functieblokdiagram

HT5700M energiezuinige HART-chip(Modem) Kenmerken:

1. HART-compatibele, volledig geïntegreerde FSK-modem

2. Maximale voedingsstroom van 115 μA in ontvangstmodus

3. Geschikt voor intrinsiek veilige toepassingen

4. Geïntegreerd ontvangstbanddoorlaatfilter - Minimaal aantal externe componenten vereist

5. Klokfrequentie geoptimaliseerd voor diverse systeemconfiguraties - Ultralaagvermogen kristaloscillator (maximaal 60 μA), externe CMOS-klokbron, nauwkeurige interne oscillator

6. Gebufferde HART-uitgang – extra aandrijfmogelijkheid

7. 8kV HBM ESD-classificatie

8. Voeding van 2,7V tot 5,5V

9. 1,71V naar 5,5V interface

10. Werking bij -40°C tot +125°C

11. QFN-verpakking van 4 mm × 4 mm

12. Voldoet aan de fysieke laag van HART

13. UART-interface

HT5700M energiezuinige HART-chip(Modem) Toepassingen:

1. Veldzenders

2. HART-multiplexers

3. Analoge I/O-modules voor PLC en DCS

4. HART-netwerkverbinding

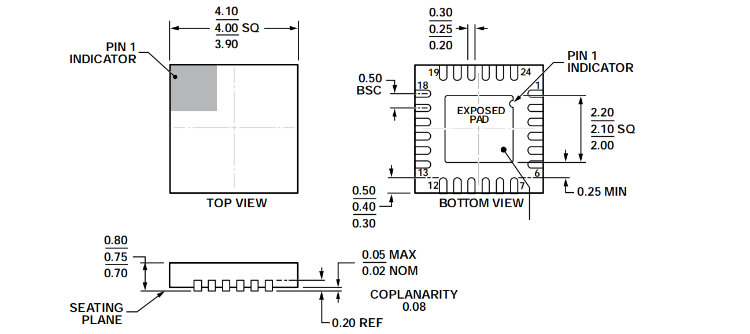

HT5700M energiezuinige HART-chip(Modem) Afmeting:

HART Chip

HT5700M energiezuinige HART-chip(Modem) Specificaties:

Parameter ①	Min	Type	Max	Eenheid	Testomstandigheden/Opmerkingen
STROOMVEREISTEN ②
VCC	2.7		5.5	In
IOVCC	1.71		5.5	In
VCC en IOVCC huidig verbruik
Demodulator		86	115	µA	Externe klok, −40°C tot +85°C
			179	µA	Externe klok, −40°C tot +125°C
		69	97	µA	Externe klok, −40°C tot +85°C, Externe referentie
			157	µA	Externe klok, −40 °C tot +125 °C, Externe referentie
Modulator		124	140	µA	Externe klok, −40°C tot +85°C
			193	µA	Externe klok, −40°C tot +125°C
		73	96	µA	Externe klok, −40°C tot +85°C, Externe referentie
			153	µA	Externe klok, −40°C tot +125°C, Externe referentie
Kristaloscillator ③		33	60	µA	Externe kristal, 16 pF bij XTAL1 en XTAL2
		44	71	µA	Externe kristal, 36 pF bij XTAL1 en XTAL2
Interne oscillator ④		87	110	µA	Externe kristalstructuur niet vereist
Energie-uitschakelmodus					RESET=REF_EN= DGND
		30	45	µA	Interne referentie uitgeschakeld, −40°C tot +85°C
			55	µA	Interne referentie uitgeschakeld, −40°C tot +125°C
INTERNE SPANNINGSREFERENTIE
Interne referentiespanning	1.49	1.5	1.51	In	REF_EN= IOVCC om gebruik van interne referentie mogelijk te maken; VCC= minimaal 2,7V
Belastingsregeling		18		ppm/µA	Getest met een belasting van 50 µA
OPTIONELE EXTERNE SPANNING
REFERENTIE
Externe referentie-ingangsspanning	2.47	2.5	2.53	In	REF_EN= DGND om gebruik van een externe referentie mogelijk te maken, VCC = 2,7V minimaal
Externe referentie-ingangsstroom
Demodulator		14	16	µA	Stroomsterkte vereist door externe referentie in ontvangstmodus
Modulator		37	40	µA	Stroomsterkte vereist door externe referentie in zendmodus
Interne oscillator		14	16	µA	Stroomsterkte vereist door externe referentie bij gebruik van interne oscillator
Stroom -Down		14	16	µA
DIGITALE INGANGEN
VIH, Ingang hoge spanning	0,7× IOVCC			In
VIL, lage ingangsspanning			0,3×OVCC	In
Ingangsstroom	−0,1		+0,1	µA
Ingangscapaciteit ⑤		5		pF	Voor pin
DIGITALE UITGANGEN
VOH, Uitgangshoogspanning	IOVCC−0.5			In
VOL, Uitgang lage spanning			0,4	In
CD Assert ⑥	85	100	110	mVp-p
HART_IN-INGANG ⑤
Ingangsspanningsbereik	0		REF	In	Externe referentiebron
	0		1.5	In	Interne referentie ingeschakeld
HART_OUT UITGANG
Uitgangsspanning	459	493	505	mVp-p	AC-gekoppeld (2,2 µF), gemeten op de HART_OUT-pin met een belasting van 160 Ω (worst-case belasting)
Markeerfrequentie ⑦		1200		Hz	Interne oscillator
Ruimtefrequentie ⑦		2200		Hz	Interne oscillator
Frequentiefout	−0,5		+0,5	%	Interne oscillator, −40°C tot +85°C
	−1		+1	%	Interne oscillator, −40°C tot +125°C
Fasecontinuïteitsfout ⑤			0	Graden
Maximale belastingsstroom ⑤		160		Oh	De maximale belasting bedraagt 160Ω, wisselstroomgekoppeld met 2,2µF. Dit is de aanbevolen configuratie voor het aansturen van een resistieve belasting.
Transmissie-impedantie		7		Oh	RTS laag, op de HART_OUT-pin
		70		kΩ	RTS hoog, op de HART_OUT-pin
INTERNE OSCILLATOR
Frequentie	1.2226	1.2288	1.2349	MHz	-40°C tot +85°C
	1.2165	1.2288	1.2411	MHz	-40°C tot +125°C
EXTERNE KLOK
Externe klokbronfrequentie	3.6496	3.6864	3.7232	MHz

① Temperatuurbereik: −40°C tot +125°C; typisch bij 25°C.

② De huidige verbruiksspecificaties zijn gebaseerd op gemiddelde stroomwaarden.

③ De demodulator- en modulatorstromen worden gespecificeerd met behulp van een externe klok. Bij gebruik van een externe kristaloscillator moet de specificatie van de kristaloscillatorstroom worden opgeteld bij de overeenkomstige VCC- en IOVCC-specificaties van de demodulator-/modulatorstroom om de totale voedingsstroom te verkrijgen die in deze modus nodig is.

④ De demodulator- en modulatorstromen worden gespecificeerd met behulp van een externe klok. Bij gebruik van de interne oscillator moet de specificatie van de interne oscillatorstroom worden opgeteld bij de overeenkomstige VCC- en IOVCC-specificaties van de demodulator-/modulatorstroom om de totale voedingsstroom te verkrijgen die in deze modus nodig is.

⑤ Gegarandeerd door ontwerp en karakterisering, maar niet getest in de productie.

⑥ Specificatieset uitgaande van een sinusvormig ingangssignaal met preambuletekens aan de ingang en een ideaal extern filter (zie figuur 18).

⑦ Als de interne oscillator niet wordt gebruikt, is de frequentienauwkeurigheid afhankelijk van de nauwkeurigheid van het gebruikte kristal of de klokbron.

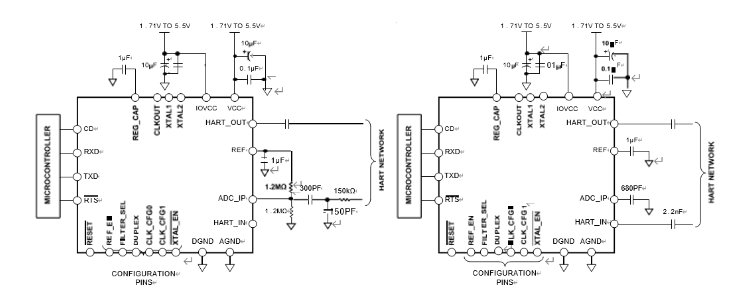

HT5700M energiezuinige HART-chip (Modem) Typische verbindingDiagram voor externe en interne filteropties:

HART Communication Controller
