M0310 MODBUS naar HART-module

M0310 Modbus naar HART embedded moduleAlgemene inleiding:

Microcyber Corporation heeft diverse ingebouwde protocolconversiemodules op maat gemaakt voor de meeste fabrikanten van veldapparatuur. Deze modules ondersteunen de aansluiting van MODBUS RTU-protocol (hierna “MODBUS”-protocol genoemd) slave-apparaten op verschillende veldbussystemen. De functie van de M0310 ingebouwde MODBUS-naar-HART-module (hierna “HART-module” genoemd) is het omzetten van MODBUS-slave-apparaten naar HART-slave-apparaten.

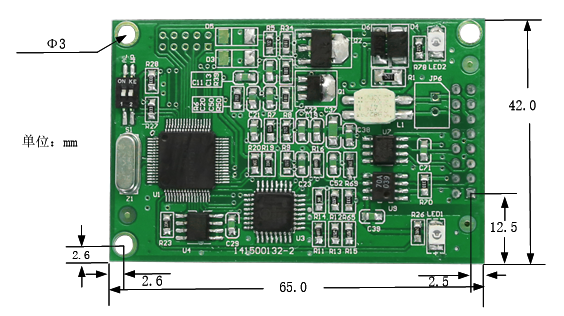

De M0310 Modbus naar HART embedded module is een van de embedded modules uit de Microcyber M-serie, ontwikkeld door Microcyber Corporation. Door de M0310 in te bouwen in een gebruikersapparaat met Modbus RTU-communicatiemogelijkheden, kan de Modbus-slave worden omgezet in een HART-slave.

M0310 Modbus naar HART embedded module:

•Snelle marktintroductie

Gebruikers hoeven geen kennis te hebben van HART-ontwikkelingstechnologie of een HART-ontwikkelingssysteem aan te schaffen om in korte tijd HART-producten met onafhankelijke intellectuele eigendomsrechten te ontwikkelen.

• Dezelfde grootte

De ingebouwde modules van de Microcyber M-serie hebben allemaal dezelfde afmetingen: 65 mm (lengte) * 42 mm (breedte).

• Dezelfde interface

De embedded modules van de Microcyber M-serie maken allemaal gebruik van 16-pins connectoren met een pitch van 2,54 mm, wat functionele compatibiliteit garandeert.

• Eenvoudige upgrade

Door verschillende ingebouwde modules in de Microcyber M-serie te vervangen, kunnen apparaten met verschillende protocollen worden geïmplementeerd.

• Eenvoudige configuratie

Met de bijbehorende HART MPT-tool kunnen gebruikers naar behoefte diverse parameters voor de module vrij en flexibel instellen.

• Eenvoudige applicatie

De communicatiemodule leest en schrijft parametergegevens van gebruikersproducten via de seriële interface en zet deze automatisch om in HART-apparaatvariabelen en dynamische variabele parameters voor communicatie met het HART-masterstation.

• Breed scala aan toepassingen

Het kan op grote schaal worden gebruikt in diverse producten, zoals zenders, intelligente meetapparatuur, instrumenten, enzovoort.

• Geleverd via OEM

Gebruikers beschikken over onafhankelijke intellectuele eigendomsrechten, merk- en handelsmerkregistratierechten voor de producten. DD-, FDI- en DTM-aanpassingsdiensten zijn ook beschikbaar.

• HART-voorgecertificeerd

De pre-certificering wordt uitgevoerd op de consistentie van het FCG-protocol om een ​​snellere protocolcertificering te realiseren.

M0310 Modbus naar HART embedded moduleDimensie:

M0310 Modbus naar HART embedded moduleSpecificatie:

M0310 Modbus naar HART embedded moduleTechnische details:

M0310 Modbus naar HART embedded moduleSollicitatie:

Als algemeen product moet een HART-module rekening houden met de verschillende interfacekenmerken (slave-adres, communicatiesnelheid, communicatieverificatiemethode, enz.) en gegevensopslagmethoden (dataregisteradres, gegevenstype, bytevolgorde, enz.) van diverse MODBUS-apparaten. Daarnaast moet de module voldoen aan de eisen van de eindgebruiker met betrekking tot de toewijzing van dynamische variabelen in HART (dataregisters worden gekoppeld aan apparaatvariabelen en apparaatvariabelen aan dynamische variabelen). Deze aspecten kunnen door de fabrikant van het apparaat opnieuw worden geconfigureerd.

De industriële producten van WirelessHART worden veelvuldig gebruikt in de procesindustrie om te voldoen aan de vraag naar betrouwbare, stabiele en veilige draadloze communicatie. De M draadloze communicatiemodule, de G-serie gateway en het draadloze instrument zijn toepasbaar in diverse industriële monitoringscenario's en worden geleverd met complete ontwikkelkits en technische ondersteuning voor klanten met eigen ontwikkelcapaciteiten.

M0310 Modbus naar HART embedded moduleVerpakking en levering
