MC0307 Modbus naar PA ingebouwde kernmodule

MC0307 Modbus naar PA Embedded Core Module Productoverzicht:

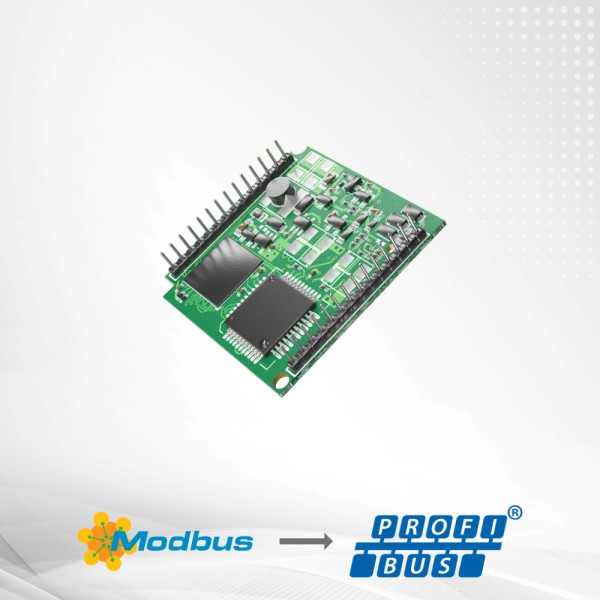

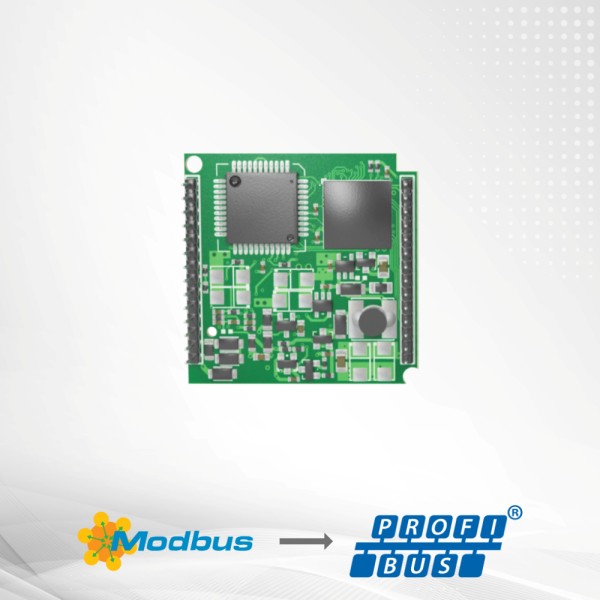

De MC0307 Modbus naar PA ingebouwde coreboardmodule is een ingebouwde conversiemodule voor het Modbus-RTU-protocol en het PA-protocol, ontwikkeld door Microcyber Corporation. Het is een van de ingebouwde coreboardmodules uit de Microcyber M-serie. Deze serie ingebouwde coreboardmodules heeft dezelfde afmetingen, dezelfde interface, is eenvoudig te upgraden en te configureren. Het is de ideale keuze voor gebruikers die snel veldbusapparatuur willen ontwikkelen. De MC0307 Modbus naar PA ingebouwde coreboardmodule fungeert als Modbus-host en communiceert via de TTL-interface met apparaten met Modbus-RTU-communicatie. De module kan de gegevens van het apparaat converteren naar een PA-apparaatuitvoer. De MC0307 Modbus naar PA ingebouwde coreboardmodule is weergegeven in de afbeelding.

Kenmerken van de MC0307 Modbus naar PA ingebouwde kernmodule:

• Snelle marktintroductie: Maakt de ontwikkeling van PROFIBUS-producten met onafhankelijke intellectuele eigendom mogelijk zonder dat protocoltechnologie beheerst hoeft te worden, ontwikkelingssystemen aangeschaft hoeven te worden of GSD-bestanden handmatig geschreven hoeven te worden.

• Uniforme hardware-architectuur: Compacte afmetingen (35 mm × 35 mm) en gestandaardiseerde 14-pins connectoren met een steek van 2,0 mm garanderen functionele compatibiliteit binnen de MC-serie.

• Flexibele uitbreidbaarheid: Dankzij het modulaire ontwerp kunnen apparaten eenvoudig tussen verschillende protocollen schakelen door simpelweg de ingebouwde MC-serie kernmodule te vervangen.

• Naadloze integratie: Biedt flexibele configuratie via de bijbehorende Modbus-configuratietool en automatische conversie van seriële naar PROFIBUS PA-gegevens voor efficiënte communicatie met het masterstation.

• Veelzijdige toepassing: Breed toepasbaar op diverse veldapparaten, zoals transmitters, intelligente meetapparatuur en instrumenten.

• OEM-aanpassing: Geeft gebruikers onafhankelijke intellectuele eigendoms- en merkrechten, met optionele aanpassingsservices voor EDD- en DTM-bestanden.

• PNO-voorgecertificeerd: Voorgecertificeerd door de PROFIBUS-gebruikersorganisatie voor netwerkconformiteit om een ​​sneller en soepeler officieel certificeringsproces te garanderen.

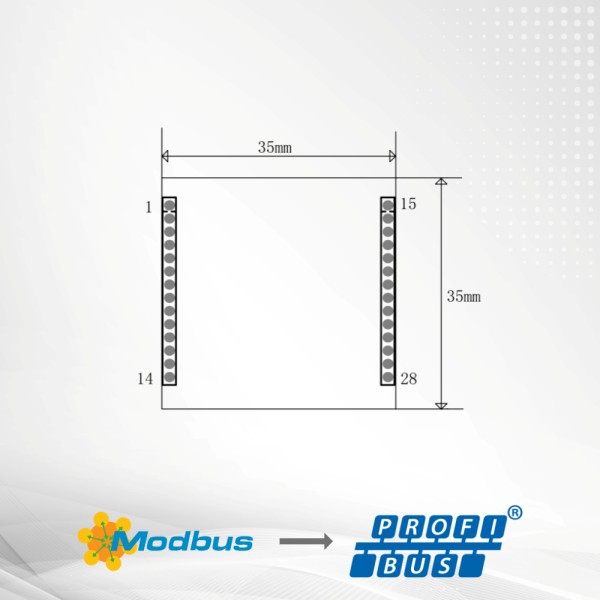

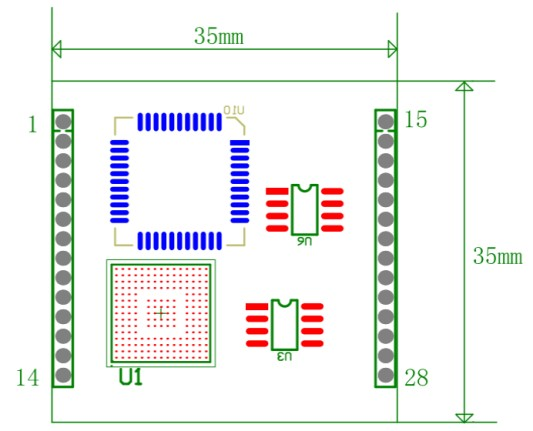

MC0307 Modbus naar PA ingebouwde kernmodule, afmetingen:

Werkingsprincipe van de MC0307 Modbus naar PA Embedded Core Module:

De MC0307 Modbus naar PA embedded module ondersteunt alleen de één-op-één conversie van Modbus- naar Profibus-communicatieprotocollen voor PA-apparaten. Als PA-apparaat kunt u communiceren met een Modbus-apparaat. Door middel van configuratie kan de interactie tussen Modbus-apparaatgegevens en PA-apparaatgegevens worden gerealiseerd.

De MC0307 Modbus naar PA embedded module bevat 1 fysiek blok, 1 transformatieblok, 16 functionele blokken en ondersteunt slechts 1 Modbus-slavestation.

Het transformatieblok omvat hoofdzakelijk 6 analoge ingangen, 2 analoge uitgangen, 4 discrete ingangen en 4 discrete uitgangen, in totaal 16 circulaire parameters, 10 drijvende-kommawaarden, 1032-bits gehele getallen, 1016-bits gehele getallen, 108-bits gehele getallen en 232-byte tekenreeksen, in totaal 42 niet-circulaire parameters.

De belangrijkste functie van een transformatieblok is de interactie met Modbus-apparaten.

MC0307 Modbus naar PA Embedded Core Module Basisparameters:
