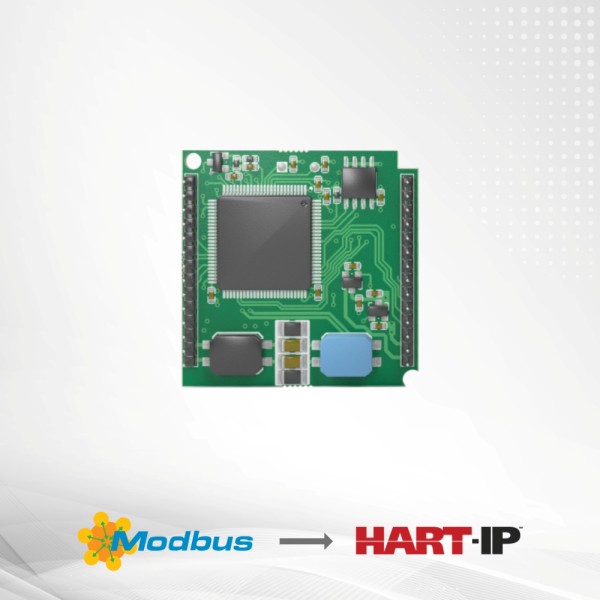

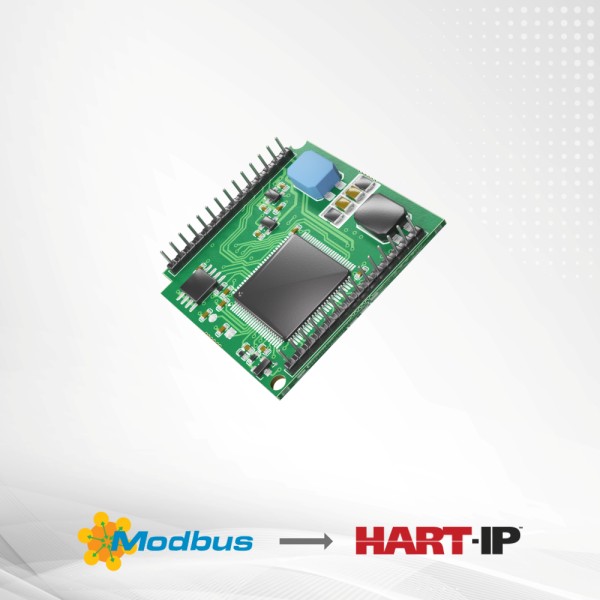

De MC0312 is een OEM-module voor het omzetten van Modbus RTU-gebaseerde instrumenten naar HART-IP. De MC0312 is een van de embedded core-modules uit de Microcyber MC-serie. Deze serie embedded core-modules kenmerkt zich door gelijke afmetingen, dezelfde interface, eenvoudige upgrades en simpele configuratie. De modules kunnen breed worden toegepast in diverse producten zoals transmitters, intelligente meetapparatuur en instrumenten, en zijn een ideale keuze voor gebruikers die snel fieldbus-apparaten willen ontwikkelen..

MC0312 Modbus naar HART-IP ingebedde kernmodule (via APL) Functies

Snelle marktintroductie:

Maakt de ontwikkeling van HART-IP-producten met onafhankelijke IP mogelijk, zonder dat complexe protocoltechnologie hoeft te worden beheerst of dure ontwikkelingssystemen hoeven te worden aangeschaft.

Uniforme hardware-architectuur:

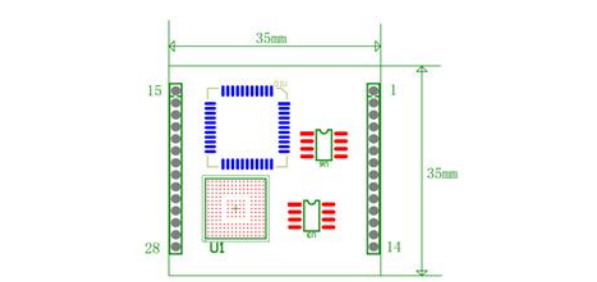

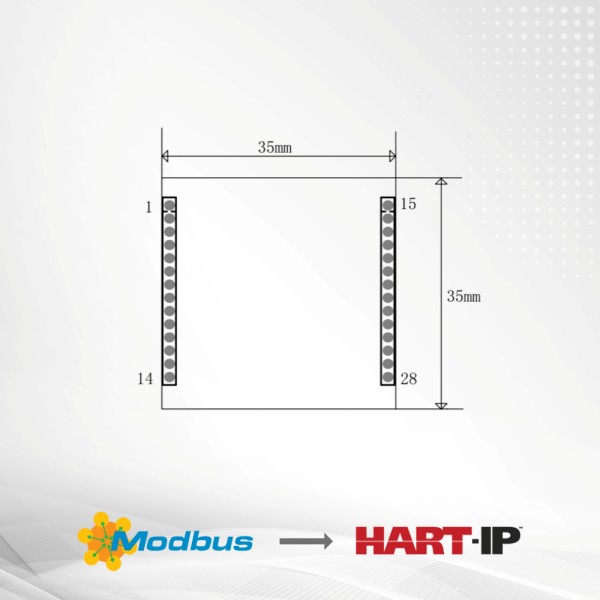

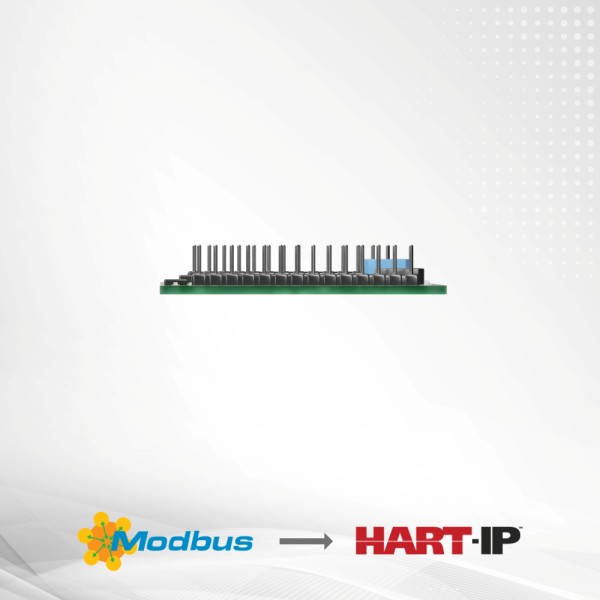

Compacte afmetingen (35 mm × 35 mm) en gestandaardiseerde 14-pins connectoren met een steek van 2,0 mm garanderen functionele compatibiliteit binnen de MC-serie.

Geavanceerde connectiviteit:

Beschikt over een Ethernet-APL dual-wire Ethernet fysieke laag die strikt voldoet aan de 10BASE-T1L (IEEE 802.3cg) standaard.

Flexibele upgradebaarheid:

Dankzij het modulaire ontwerp kunnen apparaten eenvoudig tussen verschillende protocollen schakelen door simpelweg de ingebouwde MC-serie kernmodule te vervangen.

Naadloze integratie:

De configuratie is eenvoudig dankzij de meegeleverde HART-IP MPT-tool en de automatische variabele conversie van serieel naar HART zorgt voor efficiënte communicatie.

Veelzijdige toepassing:

Breed toepasbaar op diverse veldapparaten, zoals zenders, intelligente meetapparatuur en instrumenten.

OEM-aanpassing:

Geeft gebruikers onafhankelijke intellectuele eigendomsrechten, merkrechten en handelsmerkregistratierechten voor de eindproducten.

MC0312 Modbus naar HART-IP ingebedde kernmodule (via APL)Maat:

MC0312 Modbus naar HART-IP ingebedde kernmodule (via APL)Conversielogica:

De MC0312 Ethernet-APL ingebouwde core-module is een module die Modbus-protocolapparaten kan omzetten naar HART-IP-protocolapparaten die de Ethernet-APL fysieke laag ondersteunen. De MC0312-module wordt ingebouwd in Modbus-protocolapparatuur (temperatuur-, druk-, flow-, niveau-, actuator- en andere instrumenten) en wordt via de TTL seriële poort met het instrument verbonden. Het communicatieprotocol met het instrument is het Modbus-RTU-protocol. De MC0312-module ondersteunt Modbus master- en HART-IP slave-functies en kan gegevens uit dataregisters (zoals inputregisters en holdingregisters) in Modbus-apparaten omzetten in dynamische variabelen die overeenkomen met HART-IP-commando's. Een voorbeeld: het holdingregister met adres 30000 (bereik 1-65536) in een debietmeter slaat de momentane debietwaarde op. We kunnen dit holdingregister vervolgens configureren als apparaatvariabele 0 (bereik 0-5) van de HART-IP-module. Vervolgens specificeren we apparaatvariabele 0 als de hoofdvariabele (of tweede, derde of vierde variabele). De conversielogica wordt weergegeven in de afbeelding.

Toepassing van de MC0312-module in een druktransmitter:

De MC0312 Ethernet-APL embedded core-module is geschikt voor alle soorten instrumenten op de markt, zoals temperatuur-, druk-, flow-, vloeistofniveau- en actuatoren. Het maakt een snelle upgrade mogelijk naar Ethernet-APL-veldapparaten, zonder dat gebruikers ook maar één regel code hoeven te schrijven. De MC0312-module wordt momenteel succesvol gebruikt in de druktransmitters van Bowei, waardoor deze zowel de Ethernet-APL-communicatie-interface als het HART-IP-communicatieprotocol ondersteunen.

MC0312-module voor debietmetertoepassingen:

De MC0312 Ethernet-APL embedded core-module is geschikt voor alle soorten instrumenten op de markt, zoals temperatuur-, druk-, flow-, vloeistofniveau- en actuatoren. Het maakt een snelle vervanging van traditionele systemen mogelijk.

Instrumenten kunnen via Ethernet-APL met veldapparaten worden verbonden zonder dat gebruikers ook maar één regel code hoeven te schrijven. De MC0312-module is met succes gebruikt in de flowmeters van OEM-klanten. De flowmeter van de klant ondersteunt de Ethernet-APL-communicatie-interface en het HART-IP-communicatieprotocol.

Toepassingsvoorbeeld van de Ethernet-APL-module:

MC0312 Modbus naar HART-IP ingebedde kernmodule (via APL)Specificatie:
